Korkean paineen hydraulisten palloventtiilien ymmärtäminen: Kattava opas

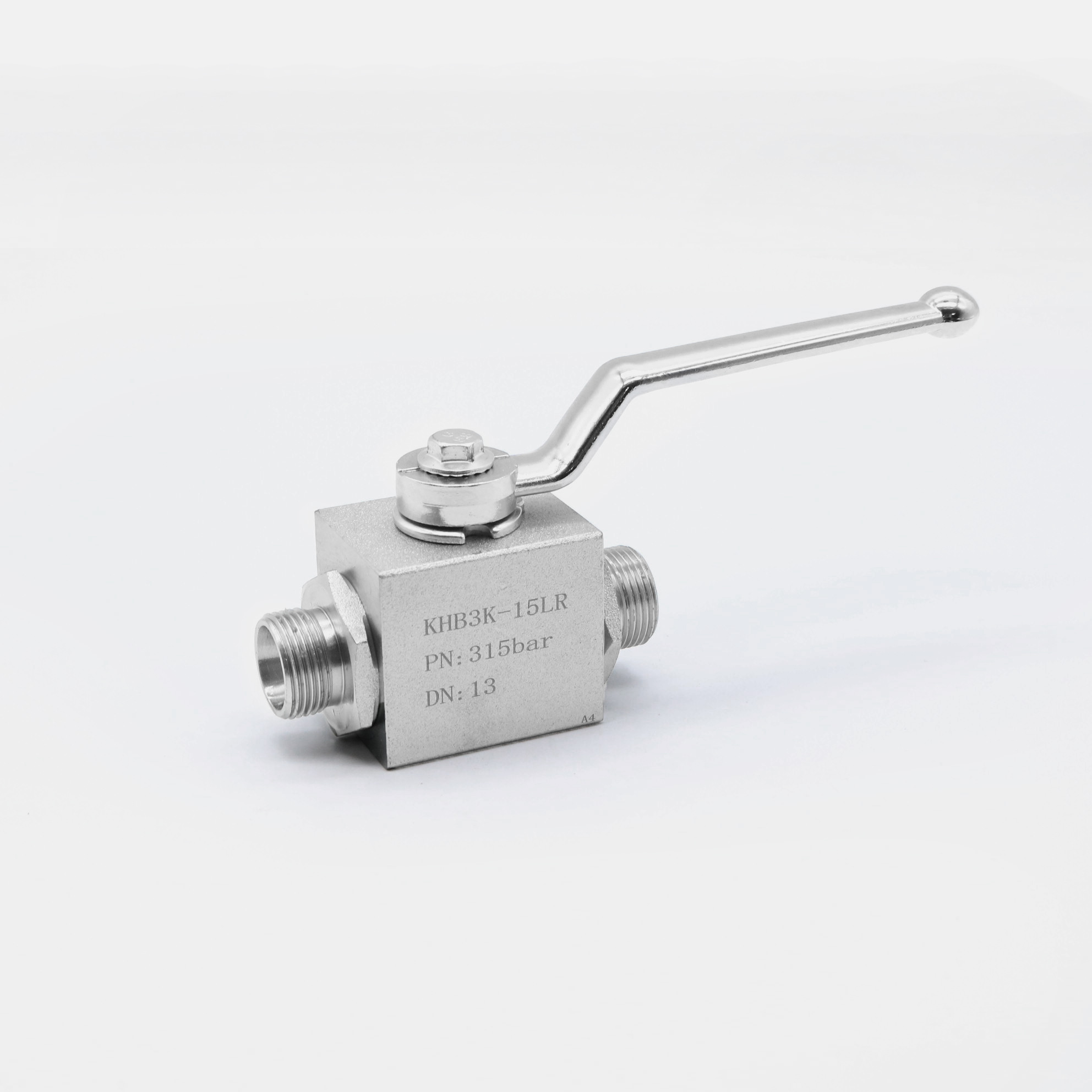

1. Mikä on korkeapaineinen hydraulinen palloventtiili?
Eräs Korkeapaine hydraulinen palloventtiili on venttiili, joka säätelee nesteen virtausta pyörittämällä palloa. Sitä käytetään laajasti hydraulisissa järjestelmissä, joihin altistetaan korkeapaineympäristö. Tämän venttiilin päätehtävä on avata tai tarkasti avaa tai tarkasti nestekanava. Sen suunnittelu tekee siitä erittäin sopivan sovelluksiin, jotka vaativat suurta tiivistystä, paineenkestävyyttä ja kestävyyttä.
Työperiaate
Korkean paineen hydraulisen palloventtiilin ydinkomponentti on pallo, jolla on hallittavissa oleva aukko. Kun venttiili pyörii, pallon reiät kohdistuvat tai astuvat venttiilin rungon tulo- ja poistoaukon kanssa nesteen avaamiseksi tai sulkemiseksi. Koska pallolla ei ole melkein kitkaa pyörimisen aikana, venttiilin käyttöikä on erittäin pitkä ja se soveltuu sovelluksiin, joissa on usein aukko ja sulkeminen.
Kytkentämekanismi: Pallo avataan yleensä 90 asteen kiertotoimenpiteellä, joka on yksinkertainen ja nopea, ja voi parantaa suuresti järjestelmän vasteen nopeutta.
Tiivistyssuorituskyky: Koskettimen pinta pallon pinnan ja venttiilin istuimen välillä on tarkkaan suunniteltu varmistamaan täydellinen tiivistys jopa korkeapaineympäristöissä.
Pääominaisuudet
Korkea painekestävyys: Sopii korkeapaineympäristöihin tuhansien psi: n kanssa.
Nopea toiminta: Kiertämällä palloa, se voidaan avata ja sulkea nopeasti, vähentäen toiminta -aikaa hydraulisessa järjestelmässä.
Tiivistys: Tiivistyssuorituskyky on vahva, varsinkin kun kohtaavat äärimmäisen paine- ja lämpötilan muutokset, se voi silti ylläpitää vakaa tiivistysvaikutus.

2. Korkeapaineisten hydraulisten palloventtiilien yleiset sovellukset
Korkean paineen hydraulisia palloventtiilejä on käytetty laajasti monilla korkean kysynnän aloilla niiden erinomaisen suorituskyvyn vuoksi. Seuraavat ovat joitain tyypillisiä sovellusalueita:
Öljy- ja kaasuteollisuus
Korkean paineen hydrauliset palloventtiilit ovat ratkaisevan tärkeitä öljyn ja kaasun etsintä- ja tuotantoprosessissa. Porausalustoissa, öljy- ja kaasuputkistoissa ja syvänmeren öljyntuotantolaitteissa palloventtiilit varmistavat koko toimintaprosessin turvallisuuden ja tehokkuuden hallitsemalla nesteiden virtausta. Palloventtiilit kestävät erittäin korkeita paineita ja voivat silti varmistaa vakaan suorituskyvyn äärimmäisissä ympäristöissä.
Sovellusesimerkki: Öljyn ja kaasun uuttamisprosessissa kuuloventtiilejä käytetään usein murtumistoiminnassa, öljyn ja kaasun jakautumisputkistoissa ja paineen säätelulaitteissa.
Kemian ja petrokemian teollisuus
Monet reaktiot ja siirtoprosessit kemiallisessa prosessissa ja petrokemian teollisuus vaativat tarkkaa virtauksen hallintaa. Korkeapaineen hydrauliset palloventtiilit tarjoavat hyvän ohjaus- ja eristystoiminnot näissä prosesseissa, varsinkin kun käsitellään syövyttäviä tai korkean lämpötilan nesteitä.
Sovellusesimerkit: Esimerkiksi korkeapainekaasun siirtoputkessa kuulakalvoventtiilit voivat tehokkaasti estää kaasuvuotoja ja varmistaa tuotannon turvallisuuden.
Laiva- ja meri-
Laivan hydrauliset järjestelmät ja hydrauliset laitteet offshore-alustoilla vaativat yleensä luotettavia ja korkeapainekesistenttiä venttiilejä. Palloventtiileistä on tullut ihanteellinen valinta hydraulijärjestelmissä niiden kompaktin suunnittelu- ja nopean käyttöominaisuuksien vuoksi.
Sovellusesimerkkejä: Korkeapaineen hydraulisia kuuloventtiilejä käytetään laivan työntöjärjestelmien ja offshore-öljy- ja kaasualustojen hydraulisissa käyttölaitteissa.
Auto- ja rakennuskoneet
Hydraulisia järjestelmiä käytetään laajasti autoissa, raskaita koneissa ja tekniikan laitteissa. Näiden laitteiden on kyettävä toimimaan korkean paineessa ja pitämään nestekanavat esteettömästi. Korkean paineen hydraulisia kuulakalvoventtiilejä käytetään usein hydraulisissa ohjausjärjestelmissä paineen ja virtauksen säätämiseksi tarkan ja turvallisen toiminnan varmistamiseksi.
Sovellusesimerkit: Suurten tekniikan laitteiden, kuten kaivoskaivukoneiden ja rakennuskoneiden, hydrauliset järjestelmät.

3. Kuinka valita oikea korkeapaineinen hydraulinen palloventtiili?
Oikean korkeapaineisen hydraulisen palloventtiilin valitseminen on erittäin kriittistä, mikä ei vaikuta vain järjestelmän toimintatehokkuuteen, vaan vaikuttaa myös järjestelmän turvallisuuteen ja vakauteen. Tässä on joitain keskeisiä tekijöitä, jotka on otettava huomioon valinnassa:
Painekunta
Hydraulisen palloventtiilin painekunta määrittää suoraan suurimman työpaineen, jonka se kestää. Kun valitset, sinun on varmistettava, että venttiilin nimellispaine on suurempi tai yhtä suuri kuin hydraulijärjestelmän työpaine.
Esimerkiksi: Jos järjestelmän työpaine on 5000 psi, sinun tulee valita palloventtiili, jonka nimellispaine on 5000 psi tai korkeampi.
Materiaalivalinta
Materiaali on yksi tärkeimmistä tekijöistä korkeapaineisten hydraulisten palloventtiilien valinnassa, etenkin kun syövyttävät nesteet voivat olla mukana hydraulisessa järjestelmässä. Yleisiä materiaaleja ovat ruostumaton teräs, seosteräs, hiiliteräs jne., Joilla on hyvä korroosionkestävyys ja korkea lämpötilankestävyys.
Ruostumaton teräs: Käytetään sovelluksiin, joissa on syövyttäviä nesteitä tai korkean lämpötilan ympäristöjä.
Seosteräs: Käytetään ympäristöissä, joissa on äärimmäinen paine ja korkea kestävyys.
Rajapintatyyppi
Hydraulisilla palloventtiileillä on yleensä erilaiset rajapintamuodot. Kun valitset, sinun on määritettävä sopiva rajapintatyyppi putkijärjestelmän liitäntämenetelmän mukaisesti, kuten laippayhteys, kierteitetty yhteys, hitsausyhteys jne.
Venttiilikoko
Venttiilin koon tulisi vastata järjestelmän putkilinjan kokoa. Liian suuret tai liian pienet venttiilit voivat aiheuttaa epävakaan virtauksen tai huonon tiivistyksen.

4. Korkean paineen hydraulisen palloventtiilien edut
Korkeapaineinen hydraulinen palloventtiilit ovat monia ainutlaatuisia etuja verrattuna muun tyyppisiin venttiileihin:
Nopea avaaminen ja sulkeminen
Palloventtiilit voivat nopeasti avautua ja lähellä kiertämällä palloa 90 astetta, mikä on nopeampaa kuin muun tyyppiset venttiilit. Tämä tekee siitä erityisen sopivan järjestelmiin, jotka vaativat usein avaamista ja sulkemista.
Korkea tiivistys
Kuulakohtaisen venttiilin tiivistyspinta on hyvin läheisessä kosketuksessa venttiilin rungon kanssa, etenkin korkeapaineympäristöissä, mikä voi varmistaa, että neste ei vuoda.
Alhaiset ylläpitokustannukset
Palloventtiilin sisäinen rakenne on yksinkertainen, eikä monia osia, joita on helppo käyttää, joten huoltovaatimukset ovat suhteellisen alhaiset. Yhdessä kestävien materiaalien kanssa heillä on pitkä käyttöikä, mikä vähentää ylläpitokustannuksia pitkäaikaisessa käytössä.
Vahva sopeutumiskyky
Korkeapaineinen hydraulinen palloventtiilit voivat toimia vakaasti erittäin korkeissa paineissa ja ylläpitää hyvää suorituskykyä jopa äärimmäisissä työoloissa.

5. Yleiset kysymykset ja vianetsintä
Vaikka korkeapaineinen hydraulinen palloventtiilit ovat korkea luotettavuus, pitkän aikavälin käytön aikana voi silti esiintyä joitain yleisiä ongelmia. Tässä on joitain ongelmia ja niiden ratkaisuja:
Vuotoongelma
Vuoto voi johtua venttiilin istuimen tai tiivisteen renkaan kulumisesta ja ikääntymisestä. Pitkäaikainen korkeapaineinen nestevaikutus voi myös vaikuttaa tiivistyksen suorituskykyyn.
Ratkaisu: Tarkista säännöllisesti tiivisteen ja venttiilin rungon välinen kosketuspinta ja vaihda ikääntyneitä tai vaurioituneita tiivisteitä ajoissa.
Häirintäilmiö
Pallo voi juuttua lian tai epäpuhtauksien kertymisen vuoksi, aiheuttaen venttiilin epäonnistumisen normaalisti.
Ratkaisu: Käytä suodatinta estääksesi epäpuhtauksia pääsemästä järjestelmään ja puhdista säännöllisesti lian venttiilin rungon sisällä.
Korroosioongelma
Ankarissa ympäristöissä venttiili voi olla syöpiminen, mikä vaikuttaa sen toimintaan ja elämään.
Ratkaisu: Valitse korroosiokeskeiset materiaalit ja levitä korroosionestopinnoite venttiilin pintaan.

6. Huoltokärjet korkeapaineisiin hydraulisiin palloventtiileihin
Korkeapaineisten hydraulisten palloventtiilien pitkäaikaisen ja vakaan toiminnan varmistamiseksi säännöllinen huolto on erittäin tärkeää. Tässä on joitain huolto -ehdotuksia:
Säännöllinen tarkastus
Tarkista säännöllisesti venttiilin tiivistyminen, pallon toiminta ja se, onko yhteydessä löysyyttä tai vuotoa.
Puhdistus ja huolto
Puhdista säännöllisesti lika ja sedimentti venttiilin rungon sisällä estääksesi epäpuhtauksia estämästä virtauskanavaa tai vaikuttavan venttiilin normaaliin toimintaan.
Vaihda tiivisrengas
Käyttöajan lisääntyessä tiivistirengas voi kulua tai iän. Ajankohtainen korvaaminen voi varmistaa venttiilin tiivistyksen.
Voitelu
Pyörivien osien säännöllinen voitelu voi vähentää kulumista ja varmistaa, että pallo pyörii vapaasti.
